粘鋼膠怎么配比,怎么用

2023-01-31

---

粘鋼膠
產(chǎn)品類(lèi)型：結(jié)構(gòu)加固補(bǔ)強(qiáng)材料
產(chǎn)品名稱(chēng)： 粘鋼膠
產(chǎn)品特征： 建筑結(jié)構(gòu)膠為溶劑類(lèi)、雙組份、內(nèi)聚反響型結(jié)構(gòu)補(bǔ)強(qiáng)材料。甲組份和乙組份分別貯存，運(yùn)用時(shí)依照甲組份：乙組份=2：1的比例充分混合均勻即可。具有不影響建筑物運(yùn)用空間，不改動(dòng)結(jié)構(gòu)件外型，聯(lián)接處受力均勻，內(nèi)聚、粘結(jié)和剪切強(qiáng)度較高，耐老化，及疲憊功用優(yōu)異等特征。在同一工程中，根據(jù)施工習(xí)氣粘鋼膠和植筋膠具有互相通用性。品種齊全，特有低溫(-5 ~ -10℃)情況下可正常固化的冬期結(jié)構(gòu)膠，保證冬季正常施工。 首要技術(shù)功用目標(biāo)

組 份 甲、乙雙組份 耐溫性（℃/Mpa） 80/18
膠體自身強(qiáng)度 （Mpa） 抗壓 70 混合后密度（g/cm） 1.4 ~ 1.6
抗拉 20 引薦比例（重量比） 甲：乙=2：1
彈性模量 1.2x10? 操作溫度（℃） -5 ~ 40
鋼-鋼粘結(jié)強(qiáng)度 （Mpa） 抗剪 22 操作時(shí)間（min） 20 ~ 40
拉伸 35
鋼-砼粘接強(qiáng)度 C60混凝土損壞 固化時(shí)間（h） 25℃ 3 ~ 6
5℃ 12~36
90天耐濕熱老化鋼—鋼抗剪強(qiáng)度下降百分率<10% 耐水性（100℃煮） （h/Mpa） 72/16
該產(chǎn)品各項(xiàng)功用目標(biāo)均符合《混凝土結(jié)構(gòu)加固規(guī)劃標(biāo)準(zhǔn)》（GB50367-2006）中A級(jí)膠要求

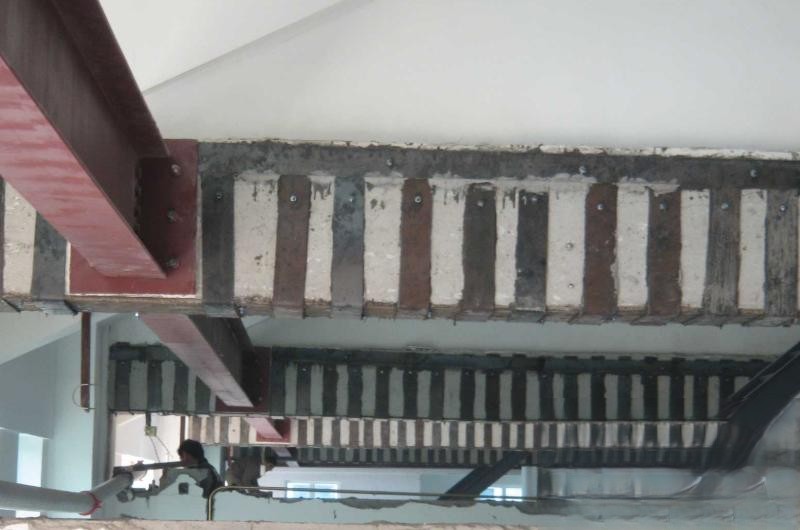

工藝流程： 混凝土和鋼板表面處理→膠體制造→ 粘結(jié)→ 加壓固定→ 鋼板表面防腐處理 運(yùn)用闡明
1. 配膠：現(xiàn)將建筑結(jié)構(gòu)膠的甲、乙兩組份分別攪勻后，再依照甲組份：乙組份=2：1 （重量比）的比例混合攪拌均勻，即可運(yùn)用。
配膠注意事項(xiàng)
（1） 溫度較低時(shí)，要將甲、乙組份在60-80℃的溫水鍋（桶）中溫化，以下降其粘度。（2） 甲、乙組份要分別用容器取得，先取甲組份2份放入準(zhǔn)備好的容器中，再取乙組份1份放入，攪拌均勻。 2. 粘鋼：將被粘結(jié)鋼板的粘結(jié)面處理潔凈，在單調(diào)環(huán)境下將膠涂勻，觸摸、壓下、固定粘結(jié)物。 3. 固化：本品適宜在60℃以下施工環(huán)境運(yùn)用，常溫下初凝時(shí)間1.5小時(shí)。常溫一天完全固化，負(fù)溫、濕潤(rùn)環(huán)境下也能固化，固化時(shí)間恰當(dāng)延伸。
施工要害
施工前應(yīng)根據(jù)環(huán)境、溫度、工藝等概括情況試驗(yàn)調(diào)制最佳配方。用金剛片打磨混凝土表面，直至暴露沙石新面層，再將塵土清洗潔凈。鋼板表面鏟除油污，再打磨粗糙并清洗?；炷梁弯摪迕块g隔500~1000mm鉆孔，粘上鋼板后用螺栓固定加壓。
包裝、參看用量以及貯存期
甲：20kg/桶 乙：10kg/桶 25℃ 混凝土基面平整 5~7kg/㎡ 保質(zhì)期：十二個(gè)月

Tag： 粘鋼膠怎么用 粘鋼膠使用注意事項(xiàng)

本文網(wǎng)址：http://www.sdhfbg.com/news/company/541.html
